Шпунтовая оградаШпунтовые ограждения используются для того, чтобы оградить котлованы. Они представляют собой стальные либо деревянные забитые в грунт сваи.

Эти ограды используются лишь в тех случаях, когда нет возможности проводить работы в котлованах, расположенных в откосах. Шпунтовые ограждения надёжно защищают грунт, не позволяя ему обрушиться во время сооружения даже самых серьёзных конструкций.

Виды ограждений данного типа

Обычно их разделяют на несколько видов:

  • Шпунт Ларсена можно по праву считать самым применяемым на практике. Этот шпунт выполнен в виде профиля из высококачественного металла. Он имеет желобообразную форму, а концы его закруглены. Их ещё называют «замками» из-за того, что соединяясь, они надёжно защищают грунт в котловане от оползней и похожих явлений во время проведения строительства.
    Эти профили образуют своеобразную стену, которая послужит надёжной защитой во время постройки мостов, дамб, причалов и других видов работ, нуждающихся в ограждении.
  • Обыкновенные железные шпунты. Так как шпунт Ларсена подразумевает собой сложную конструкцию и является несколько затратным, для ограждения котлованов используются более дешёвые аналоги.
    Железные шпунты универсальны по своей натуре. После окончания стройки они извлекаются из земли и могут быть использованы при проведении другой работы. В этом и заключается дешевизна этого метода: такие шпунты не являются одноразовыми, в отличие от первого вида.
  • Бетонные шпунты обходятся несколько дороже железных. Их не извлекают по окончании работы, и они становятся единым целым с фундаментом будущей постройки. Такой вид практически постоянно используется во время стройки многоэтажных домов.
  • Деревянные шпунты хоть и экономичные, но не раз подтверждали свою бесполезность: повторное использование их невозможно.
Подвид Ларсена

Шпунт Ларсена


В зависимости от вида шпунтового ограждения уместным является вопрос и о способах погружения шпунта в грунт. Их всего четыре:
  • ударный способ (применяется вне зависимости от типа грунтов, самый универсальный, выполняется за счёт забивания свай в грунт молотами);
  • вибрационный способ (сваи погружаются в грунт с помощью вибропогружателя). Этот способ является незаменимым при работе с сухим, песчаным грунтом;
  • вдавливание свай в землю (используется при погружении свай в почву преимущественно глинистого и жидкого типа);
  • способ комбинированного вибровдавливания (осуществляется за счёт смеси вибрационного способа с добавлением веса от машины, которая будет выполнять работу). Подходит для мягких и пластичных видов почвы.
Процесс погружения

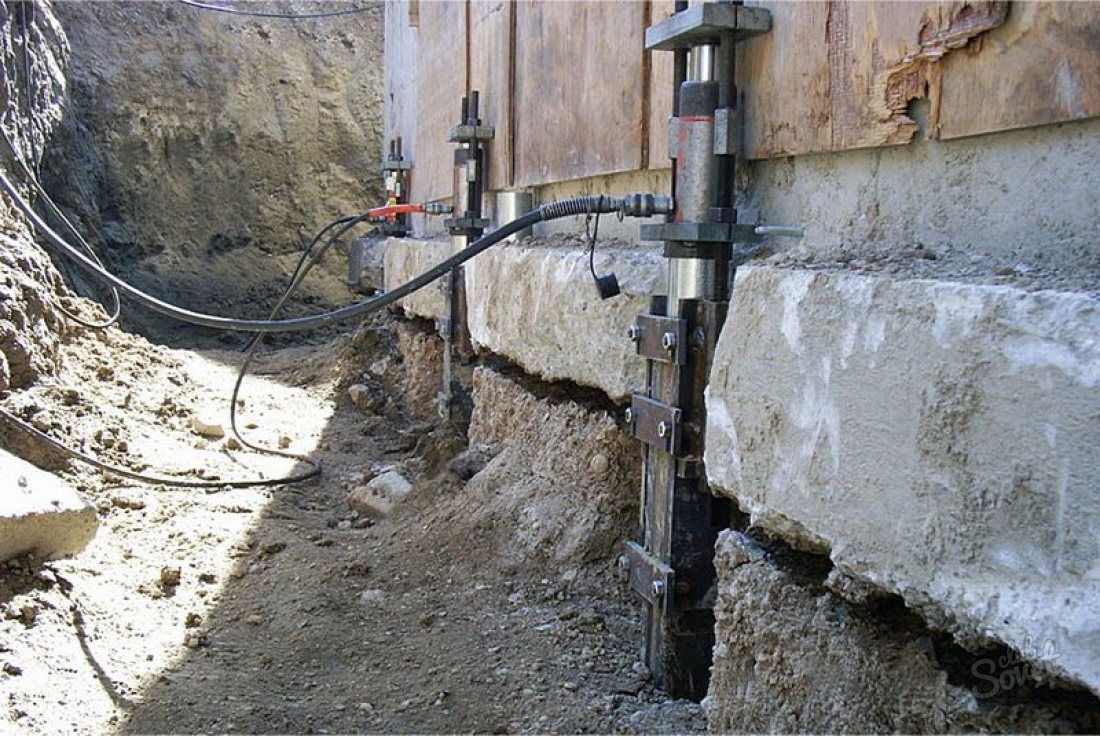

Погружение шпунта в грунт

Устройство шпунтового ограждения

Устройство такого ограждения будет зависеть от материала, из которого оно сооружено.

Деревянное шпунтовое ограждение используется только при уверенности, что в грунте нет камней, остатков деревьев и прочего подобного. Глубина, на которую будет забиваться ограждение, не может быть больше 6 метров. В противном случае оно может быть малоэффективным. Шпунты погружают в грунт вплотную друг к другу на всю длину. Очень важно исключить наличие даже мелких щелей. При использовании двойного ограждения ширина между шпунтами не должна превышать 1 метра.

Если шпунт погружают на дно реки, то глубина не должна быть менее чем 2 метра. Для того чтобы свести к минимуму или совсем исключить случаи вымывания засыпки, нужно позаботиться о наружном ряде шпунта, который должен быть обязательно плотным. Если глубина колышется в пределах 3-5 метров, то выемки между стенками шпунтового ограждения заполняются смесью с содержанием глины минимум в 15%.
Ограждение из дерева
Стальные шпунты используются для ограждения только в прочном грунте. Забивать их желательно на глубину не менее 7 метров. Стальной шпунт годится для повторного использования, если его использовать строго по назначению и извлечь сразу же по окончанию строительных работ. Забивая шпунты, нужно не забывать о плотности прилегания по всему периметру ограды. Обычно подобные ограждения размещают таким образом, чтобы уровень грунтовых вод был ниже на половину метра, а по отношению к горизонту воды – на 0,7 метров.

Шпунтовые ограждения разбираются достаточно просто: при помощи поясов-обвязок, которые размещают по периметру котлована, и распорок, расположенных на углах.

Процесс крепления происходит строго в зависимости от метода разработки грунта, а устанавливаются крепления в зависимости от глубины котлована. Для того чтобы облегчить процесс крепления, целесообразно использовать ограждения в форме цилиндра, а не прямоугольника. Они изготавливаются из стали и не имеют поперечных распорок.

С помощью математических расчётов можно легко определить, сколько поясов нужно использовать, спроектировать их конструкцию. Также необходимо определить места установки в зависимости от высоты котлована.

При установке шпунтовых ограждений нельзя забывать и о том, что они должны быть устойчивыми и прочными не только во время удаления земли и жидкости из котлована, но и во время обратной засыпки земли. Важна также устойчивость во время снятия крепления.

Ограждения, которые вбиваются в песок, должны быть устойчивы к возможности наплыва воды или грунта в котлован, потому нужно проверить, насколько глубоко забивается шпунт.

Для ограждения котлованов используют также сборные и разборные перемычки из дерева, металла или деревянно-металлические, которые располагаются по периметру крепления и указывают направление, в котором стоит погружать сваи. Такие перемычки являются одноразовыми, а потому их дно содержит деревянные или металлические отверстия для свай диаметром большим, чем диаметр свай, на 5 сантиметров. Щиты опираются на консоли дна, которое прикрепляется к перемычке так, чтобы вследствие не возникло трудностей с отсоединением перемычки, а после её можно было оставить на месте в конце всех работ. Рекомендуется полностью изолировать нижнюю часть перемычки, чтобы слой бетона и щиты имели меньшее сцепление между собой.

Ограждение около дороги

Фото шпунтового ограждения из труб

Ограждения на стройкеКак самостоятельно сделать на дачном участке забор из профнастила с кирпичными столбами подробно рассмотрено здесь.

О том, как построить забор из бессера своими руками, вы найдете информацию в этой статье.

Для какой цели нужны и какие бывают бетонные колпаки на столбы забора — читайте тут.

Что нам говорит СНиП

Основные требования СНиПа к шпунтовым ограждениям следующие:

  1. Оснащение выбирается в соответствии с длиной свайных составляющих. Если они достигают длины в 26 метров, то необходимо обеспечить фундамент специальными отметками для шпунтов. Оснащение, используемое для забивания шпунтов, можно выбрать с помощью компьютерных программ, которые выдают результат в зависимости от теории удара волн.
  2. Такие меры, как подмыв или лидерные скважины, не рекомендуется использовать самовольно. Они помогают облегчить погружение свай и шпунта, но их следует согласовать с организацией проектов, если скорость вибропогружения составляет менее чем 5 сантиметров в минуту или если происходит отказ элементов, менее чем 0,2 сантиметра.
  3. Подмыв, используемый для удобного погружения шпунтов, возможен только на участках, которые располагаются вдалеке от зданий. Минимальное расстояние – 20 метров. Глубина погружения должна быть как минимум удвоенная. После того, как сваи будут погружены, подмыв нужно устранить, а шпунт погружают с помощью молотка или вибропогружателя до нужной глубины.
  4. Если расстояние составляет менее 5 метров, то погружение сваи, достоинством 40 на 40 сантиметров, категорически запрещено. Шпунты с сечением в 1 метр и пустые круглые сваи с диаметром менее 0,7 м не допускаются до стальных трубопроводов с давлением не больше 2 МПа. Если давление выше, то сваи и шпунты стоит погружать на меньшие расстояния только при проведении обследования.
    Важным этапом является и оценка опасности динамического воздействия на здания от применения вибропогружателя, необходимого для установки свай. Оценка происходит в зависимости от искажения почвы, качества технологических инструментов и приемлемости колебаний по санитарным требованиям.
  5. Обследованию подлежат такие виды свай: длиной до 8 м, недогруженные больше, чем на 10% запланированного погружения. Выясняются причины, по которым происходит процесс затруднения спуска, и выносится вердикт об использовании иных шпунтов или использования дополнительных.
  6. Работы, касающиеся устройства свайных оснований и свайных оград обязаны быть строго проконтролированы в соответствии с необходимыми нормами.

Ограждение котлована около реки

Технология монтажа ограждения

Монтаж в скважины труб может совершаться разными способами, но в любом из них первым этапом будет бурение литерных скважин.

Самый распространённый способ бурения – шнековый и шарочный. В этих видах стенки скважин закрепляются с помощью глинистого раствора под определённым уровнем давления. Большая плотность посадки трубы будет обеспечена благодаря глине. Цена за такой вид работы будет зависеть от глубины, на которую будут опускаться трубы, качества грунта и трудоёмкости. Качество монтажа напрямую зависит от способа погружения шпунтов.

Существуют следующие способы погружения шпунтов:

  • Шпунт забивают с помощью коперов. Например, маятникового копера. Но он не используется в городе из-за плотного расположения зданий.
  • Шпунт погружают в заранее пробуренные скважины.
  • Шпунтина завинчивается и вдавливается. В данном случае она представляет собой стальную трубу.
  • Шпунтина опускается в заранее пробуренную скважину, которую одновременно заполняют цементом.

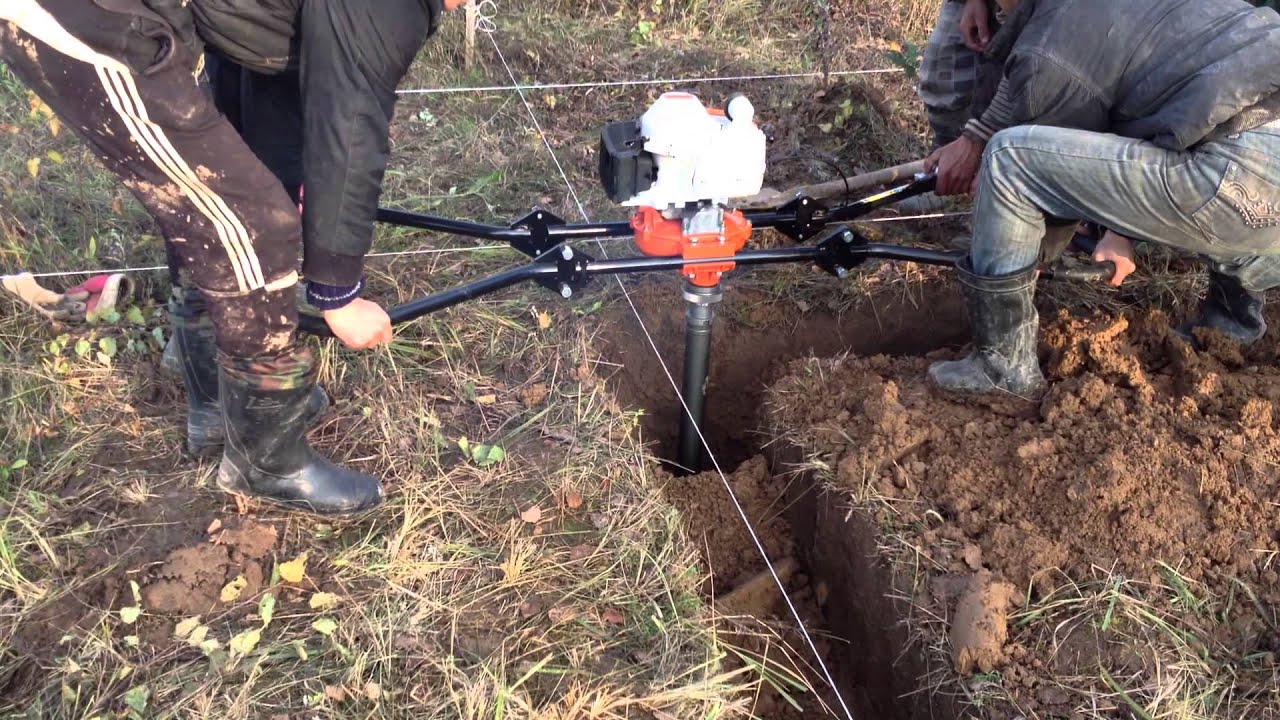

На видео — процесс вибропогружения шпунта в грунт:

Пример расчета шпунтового ограждения

Расчёты проводятся на всех стадиях работы, чтобы достоверно убедиться в надёжности сырья и конструкции в целом.

Прочность ограды на предмет опрокидывания находят следующим образом: расчётный момент опрокидывания сил должен быть меньше, чем отношение коэффициента данных работы, делённое на коэффициент надёжности по назначению и умноженное на расчётное мгновение удерживающих сил.

Для того чтобы проверить шпунт на твёрдость, нужно проверить стену, брёвна и обвязки.

Насколько прочна шпунтовая стенка, можно узнать таким образом: отношение момента в сечении шпунтовой стенки от расчётных нагрузок к моменту сопротивления должно быть меньше или равно расчётному сопротивлению материала обвязки, умноженному на коэффициент условий работы.

После нужно проверить прочность обвязки: отношение сжимающего усилия в обвязке к площади сечения обвязки, плюс отношение мгновения в разрезе к моменту сопротивления обвязки, должно быть меньше или равно расчётному сопротивлению материала обвязки, умноженному на коэффициент условий работы.

Далее необходимо проверить шпунт цилиндрического ограждения на разрыв замков: расчётное горизонтальное радиальное усилие в контуре ограждения обязано быть менее или равным отношению коэффициента условий работы, умноженного на расчётное сопротивление разрыву к коэффициенту надёжности.

Необходимо помнить, что количество горизонтального давления на стенку котлована можно определить только исходя из данных о грунте. Давление у песчаного и грунта из глины несколько иное.

Совершенно другая ситуация расчётов в случае погружения шпунта в песок. Нельзя забывать, что шпунтовая стенка будет воспринимать всё воздействие воды снаружи. Для проверки на прочность шпунтовую стену обсчитывают, чтобы найти изгибающие моменты и поперечные силы в балках или опорах. Если необходимо найти изгибающие моменты в опорах, то используется метод сил.
Ограждение котлована
Если шпунт погружается в глину, то считается, что давление на его стенку вызвано лишь давлением воды, которая проникает на определённую глубину, которую также можно рассчитать: нужно 0,7 умножить на глубину погружения шпунта.

Глубина забивки определяется точно таким же образом, как и устойчивость стенки. Уравнение будет решаться до тех пор, пока не будет подобрана подходящая глубина погрузки.

Насколько прочна стенка ограждения, и сможет ли она выдержать давление, проверяется способом рассмотрения стенки как балки с двумя опорами или большим их количеством. Можно рассчитать давление воды и земли, если умножить их нормативные давления на коэффициенты надёжности при действующей нагрузке. Они являются неизменными величинами: 1,2 – если давление грунта активное, 0,8 – если пассивное.

Какой бы ни был результат расчётов, но глубина забивки для глинистого и песочного грунта должна приниматься не менее 2 метров, а в ограждении со слоем бетона – не менее 1 метра. Устойчивость должна проверяться предварительно, во время откачивания воды из котлована.
